Resumen de caracterísiticas

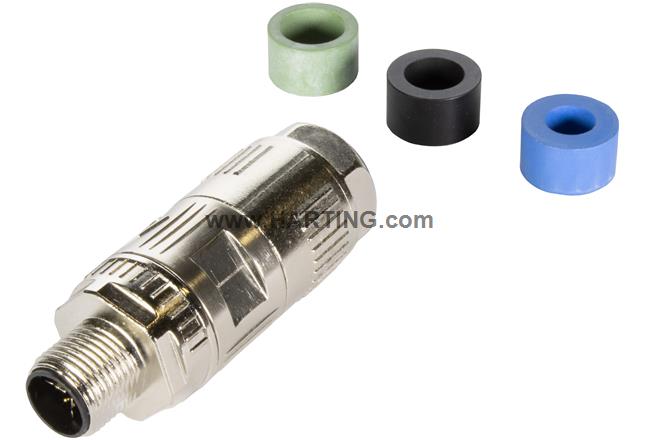

Conector de cable
Recto
Macho
Codificación X
Terminación de engaste
Polímero de cristal líquido (LCP)
Contactos: 8
Sección de conductor: 0.08 ... 0.25 mm²
Corriente nominal: 0.5 A
Cinc fundido a presión
Bloqueo a tornillo
Grado de protección: IP65 / IP67 estado conectado
Detalles del producto
Azonosítás
- Kategória Connectors
- Sorozat Circular connectors M12
- Azonosítás Medium Design
- Elem Cable connector
- Specifikáció Straight
Verzió
- Lezárási mód Crimp termination
- Fajta Male
- Árnyékolás Shielded
- Érintkezők száma 8
- Kódolás X-coding
- Rögzítés típusa Screw locking
- Részletek Please order crimp contacts separately.
- Részletek For Ethernet applications up to 10 Gbit only
Technical characteristics
- Conductor cross-section 0.08 ... 0.25 mm²
- Vezeték-keresztmetszet (AWG) AWG 28 ... AWG 23
- Vezeték külső átmérője ≤ 1.4 mm
- Névleges áramerősség 0.5 A
- Névleges feszültség 48 V
- Rated impulse voltage 0.8 kV
- Pollution degree 3
- Átviteli jellemzők Cat. 6A Class EA up to 500 MHz
- Overvoltage category III
-
Adatátviteli sebesség
10 Mbit/s 100 Mbit/s 1 Gbit/s 2.5 Gbit/s 5 Gbit/s 10 Gbit/s
- Szigetelés ellenállása >108 Ω
- Contact resistance ≤ 10 mΩ
- Tightening torque 0.6 Nm
- Csavarkulcs mérete (recézett csavar / recézett anya) 18
- Limiting temperature -40 ... +85 °C
- Csatlakoztatási ciklusok ≥ 500
- Védettség fokozat UL 60529 szerint IP65 / IP67 mated condition
- Kábel átmérője 5.1 ... 10.1 mm
- Isolation group I (600 ≤ CTI)
Material properties
- Material (insert) Liquid crystal polymer (LCP)
- Material (hood/housing) Zinc die-cast
- RoHS compliant
- ELV status compliant
- China RoHS e
- REACH Annex XVII substances Not contained
- REACH ANNEX XIV substances Not contained
- REACH SVHC substances Not contained
- California Proposition 65 substances Yes
- California Proposition 65 substances Nickel
- Fire protection on railway vehicles EN 45545-2 (2020-08) + A1 (2023-10)
-
Requirement set with Hazard Levels
R23 (HL 1-3)R22 (HL 1-3)
Specifications and approvals
- Specifications IEC 61076-2-109
- PROFINET Yes
Kereskedelmi adatok
- Csomagolás mérete 10
- Nettó tömeg 63.85 g
- Származási ország Germany
- Európai vámtarifaszám 85366990
- eCl@ss 27440116 Circular connector (for field assembly)
