N.º de referencia: 09 14 032 0371

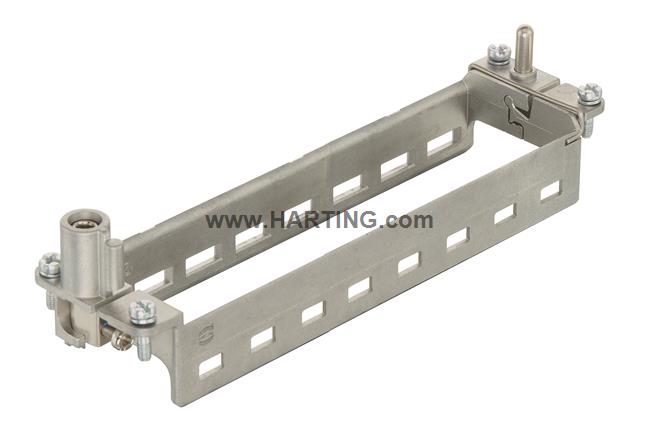

Han hinged frame plus, for 8 modules a-h
Han hinged frame plus, for 8 modules a-h

La imagen se muestra con fines ilustrativos exclusivamente. Consulte la descripción del producto.

Resumen de caracterísiticas
Hinged frame plus
for 8 modules, a … h
Size: L32 B
Notas
Comparar
All functionalities, price and availability after sign in.
N.º de referencia: 09 14 032 0371
Han hinged frame plus, for 8 modules a-h
Notas
Comparar
All functionalities, price and availability after sign in.
Añadir a la lista de deseos
Productos combinables NUEVO
Accessories
3
Spare Part
2
Product Details
Identification
  • Category Accessories
  • Series Han-Modular®
  • Type of accessory Hinged frame plus
  • Description of the accessory
    for 8 modules
    a … h
  • Features
    Conductor cross-section PE (power side) 4 ... 10 mm²
    Conductor cross-section PE (signal side) 1 ... 2.5 mm²
Version
  • Size L32 B
Technical characteristics
  • Limiting temperature -40 ... +125 °C
  • Mating cycles ≥ 500
Material properties
  • Material
    Zinc die-cast
    Stainless steel
  • RoHS compliant with exemption
  • RoHS exemptions 6(c): Copper alloy containing up to 4 % lead by weight
  • ELV status compliant with exemption
  • China RoHS 50
  • REACH Annex XVII substances Not contained
  • REACH ANNEX XIV substances Not contained
  • REACH SVHC substances Yes
  • REACH SVHC substances Lead
  • ECHA SCIP number 564b7d75-7bf6-4cfb-acb1-2168eb61b675
  • California Proposition 65 substances Yes
  • California Proposition 65 substances Lead
Specifications and approvals
  • Specifications
    EN 60664-1
    IEC 61984
  • Approvals DNV GL
Commercial data
  • Packaging size 1
  • Net weight 94.5 g
  • Country of origin China
  • European customs tariff number 85389099
  • eCl@ss 27440206 Module carrier frame for industrial connectors
