Resumen de caracterísiticas

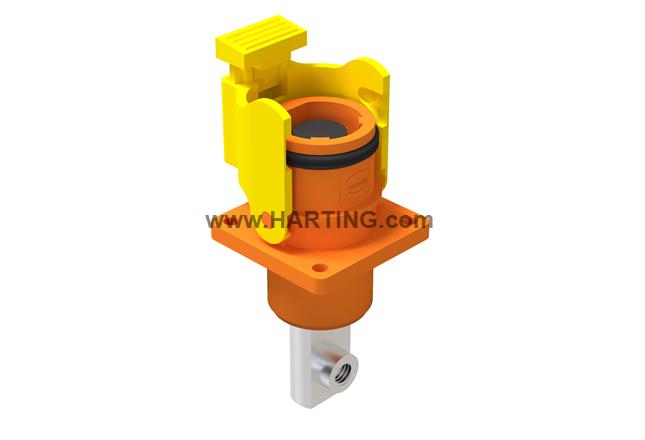

Bulkhead mounted housing
incl. male contact with busbar termination, Rivet nut with M8 thread
Single locking lever
Material (hood/housing): Polyamide (PA)
RAL 2003 (pastel orange)
Detalles del producto
Identificação
- Categoria Carcaças/Bases
- Série Han® S
- Identificação Han® S 450 Plus
- Tipo de carcaça/base Base de embutir
- Descrição da carcaça/base incl. contato macho com terminação de barramento
Versão
- Método de terminação Contato do barramento
- Número de Pólos 1
-
Codificação
C2 (front)RC1 (rear)
- Tipo de trava Alavanca de trava individual
- Campo de aplicação Sistemas de Armazenamento de Energia
Características técnicas
- Tensão Nominal 2.000 V
- Tensão nominal de impulso 15 kV
- Grau de poluição 3
- Categoria de sobretensão III
- Resistência de isolamento >109 Ω @ 2500 V DC
- Resistência de contato ≤ 0,3 mΩ
-
Torque de aperto
1,4 ... 1,6 Nm5 ... 5,5 Nm Contatos
- Limitação de temperatura -40 ... +125 °C
- Nota sobre a limitação de temperatura Para uso como conector de acordo com IEC 61984.
- Número de retravamentos ≤ 500
-
Grau de proteção conforme IEC 60529
IP67 / IP69K condição conectadaIP67 condição desacoplada e tampa fechada
Propriedades do material
- Material (contatos) Copper
- Superfície (contatos) Banhado a prata
- Material (carcaça/base) Poliamida (PA)
- Cor (carcaça/base) RAL 2003 (laranja-pastel)
- Classe de inflamabilidade do material conforme UL 94 V-0
- RoHS conformidade
- Status ELV conforme
- China RoHS e
- Substâncias REACH Annex XVII No incluido
- Substâncias REACH ANNEX XIV No incluido
- Substâncias REACH SVHC Sí
- Substâncias REACH SVHC Octamethylcyclotetrasiloxane
- Substâncias da Proposta 65 da Califórnia No incluido
Especificações e aprovações
-
Especificações
IEC 61373 Categoría 1 Clase BEN 45545-2 Hazard Level HL1-HL3UL 4128UL 1977TÜV 2PfG 2740
- Aprovações CE
Dados comerciais
- Tamanho de embalagem 1
- Peso líquido 188 g
- País de origem China
- Número de tarifa da alfândega europeia 85366990
- eCl@ss 27.440.202,00
