Resumen de caracterísiticas

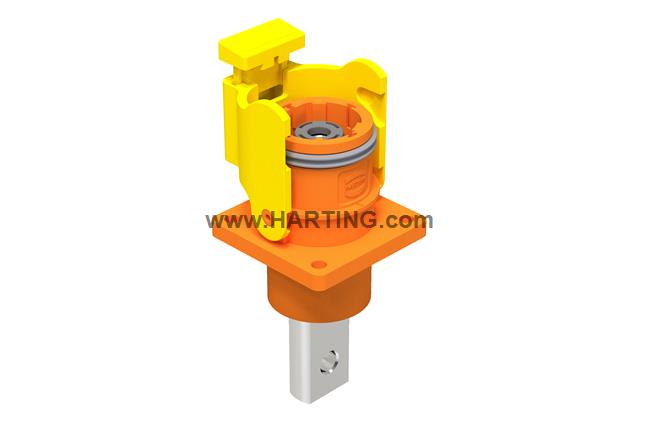

Bulkhead mounted housing
incl. male contact with busbar termination, M8
Single locking lever
Material (hood/housing): Polyamide (PA)
RAL 2003 (pastel orange)
Detalles del producto
Identificación
- Categoría Capotas/bases
- Serie Han® S
- Identificación Han® S 450 Plus
- Tipo de capota/base Base montaje tipo pasamuros
-
Descripción de capota/base
incl. contacto macho con terminación de barra colectoraM8
Versión
- Método de terminación Contacto de la barra colectora
- Número de contactos 1
-
Codificación
C1 (front)RC1 (rear)
- Tipo de bloqueo Enclave único
- Campo de aplicación Sistemas de almacenamiento de energía
Características técnicas
- Voltaje nominal 2.000 V
- Tensión de choque nominal 15 kV
- Nivel de contaminación 3
- Categoría de sobrevoltaje III
- Resistencia de aislamiento >109 Ω @ 2500 V DC
- Resistencia de contacto ≤ 0,3 mΩ
-
Par de apriete
1,4 ... 1,6 Nm5 ... 5,5 Nm Contactos
- Temperatura de limitación -40 ... +125 °C
- Nota sobre la temperatura de limitación Para uso como conector de acuerdo con IEC 61984.
- Número de reenclavamientos ≤ 500
-
Grado de protección según IEC 60529
IP67 / IP69K estado conectadoIP67 estado desconectado y cubierta cerrada
Propiedades del material
- Material (contactos) Copper
- Superficie (contactos) Chapado en plata
- Material (capota/base) Poliamida (PA)
- Color (capota/base) RAL 2003 (naranja pálido)
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme
- Estado ELV conforme
- China RoHS e
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC Sí
- Sustancias REACH SVHC Octamethylcyclotetrasiloxane
- Sustancias de la California Proposition 65 No incluido
Especificaciones y homologaciones
-
Especificaciones
IEC 61373 Categoría 1 Clase BEN 45545-2 Hazard Level HL1-HL3UL 4128UL 1977TÜV 2PfG 2740
- Certificaciones CE
Datos comerciales
- Tamaño del embalaje 1
- Peso neto 185 g
- País de origen China
- Número europeo de arancel aduanero 85366990
- eCl@ss 27.440.202,00
