Resumen de caracterísiticas

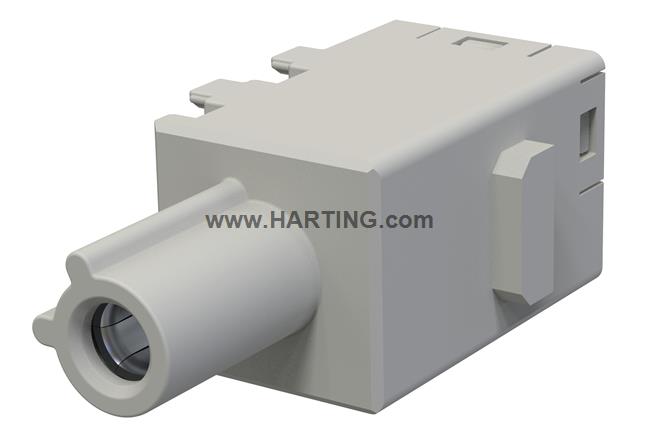

Han® Domino Multiplier
Módulo Domino
Pestaña grande
Push-In
Hembra
Contactos: 1
Sección de conductor: 0.5 ... 2.5 mm²
Corriente nominal: 16 A
Policarbonato (PC)
RAL 7032 (gris guijarro)
Detalles del producto
Bezeichnung
- Kategorie Module
- Baureihe Han-Modular®
- Modultyp Han® Domino Multiplier
- Modulgröße Domino Modul
- Modulbeschreibung großer Tab
Ausführung
- Anschlussart Push-In
- Geschlecht Buchse
- Kontaktanzahl 1
- Anzahl Powerkontakte 1
- Anzahl Spezialkontakte 4x Anschlussplätze
- Spezifikation der Spezialkontakte Anschlussplätze
Technische Kennwerte
- Leiterquerschnitt (mm²) 0,5 ... 2,5 mm²
- Aderaußendurchmesser ≤4,8 mm
- Bemessungsstrom 16 A
- Bemessungsstrom Der Bemessungsstrom pro Kontaktkammer darf 16 A nicht überschreiten!
- Bemessungsspannung 400 V
- Bemessungsstoßspannung 6 kV
- Verschmutzungsgrad 3
- Abisolierlänge 10 mm
- Grenztemperatur -40 ... +125 °C
- Steckzyklen ≥ 500
- Vibrationsbeständigkeit Kategorie 2 nach IEC 61373
Materialeigenschaften
- Werkstoff Einsatz Polycarbonat (PC)
- Farbe Einsatz RAL 7032 (kieselgrau)
- Materialbrennbarkeitsklasse nach UL 94 V-0
- RoHS konform
- ELV Status konform
- China RoHS e
- REACH Annex XVII Stoffe nicht enthalten
- REACH ANNEX XIV Stoffe nicht enthalten
- REACH SVHC Stoffe nicht enthalten
- California Proposition 65 Stoffe nicht enthalten
- Brandschutz in Schienenfahrzeugen EN 45545-2 (2020-08) + A1 (2023-10)
-
Anforderungssatz mit Gefährdungsstufen
R22 (HL 1-3)R23 (HL 1-3)
Normen und Zulassungen
-
Normen
IEC 60664-1IEC 61984IEC 61373 Kategorie 2IEC 60352-7
Kaufmännische Daten
- Packungsgröße 2
- Nettogewicht 10,24 g
- Ursprungsland Rumänien
- europäische Zolltarifnummer 85366990
- eCl@ss 27440217 Modul für Industriesteckverbinder (Leistung/Signal)
