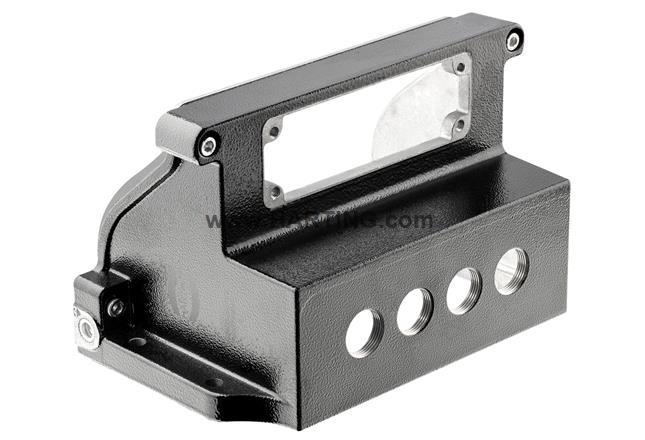

Resumen de caracterísiticas
Base montaje tipo pasamuros
Acodado
Tamaño: 24 HPR VS
Bloqueo a tornillo
Material (capota/base): Fundición de aluminio, Resistente a la corrosión
Recubierto de polvo
RAL 9005 (negro intenso)
Material (junta): NBR
Detalles del producto
Identification
- Catégorie Hoods / Housings
- Séries de capots/embases Han® HPR VarioShell
- Type de capot/embase Bulkhead mounted housing
- Description du capot/de l'embase Angled
Version
- Taille 24 HPR VS
- VarioShell niveau 1 4x M25
- VarioShell niveau 2 1x 24 B
- Type de verrouillage Screw locking
- Applications Hoods/housings for harsh outdoor environments
Données techniques
-
Couple de serrage
12 Nm Mounting frame10 Nm Mounting cover12 Nm PE screw3 Nm Fixing screws M6
- Limite de température -40 ... +125 °C
- Note sur la Limite de température For use as a connector according to IEC 61984.
-
Indice de protection selon IEC 60529
IP66IP67IP68IP69
Propriétés du matériau
-
Matériau (capot/embase)
Aluminium die-castCorrosion resistant
- Revêtement (capot/embase) Powder-coated
- Couleur (capot/embase) RAL 9005 (jet black)
- Matériau (joint) NBR
- RoHS compliant with exemption
- Exemptions RoHS 6(a) / 6(a)-I: Lead as an alloying element in steel for machining purposes and in galvanised steel containing up to 0,35 % lead by weight / Lead as an alloying element in steel for machining purposes containing up to 0,35 % lead by weight and in batch hot dip galvanised steel components containing up to 0,2 % lead by weight
- État ELV compliant with exemption
- China RoHS 50
- Substances REACH ANNEXE XVII Not contained
- Substances REACH ANNEXE XIV Not contained
- Substances REACH SVHC Yes
- Substances REACH SVHC Lead
- Proposition Californie 65 substances Yes
- Proposition Californie 65 substances Lead
- Protection contre l'incendie dans les véhicules ferroviaires EN 45545-2 (2020-08) + A1 (2023-10)
-
Ensemble d'exigences avec niveaux de danger
R1 (HL 1-3)R7 (HL 1-3)
Spécifications et homologations
-
Spécifications
IEC 61984IEC 61373 Category 1 Class B
- Homologations CE
Informations commerciales
- Dimensions du produit conditionné 1
- Poids net 2,015 g
- Pays d'origine China
- Numéro de tarif douanier européen 85389099
- GTIN 5713140901902
- eCl@ss 27440202 Coquille pour connecteur industriel
- ETIM EC000437
- UNSPSC 24.0 39121466
