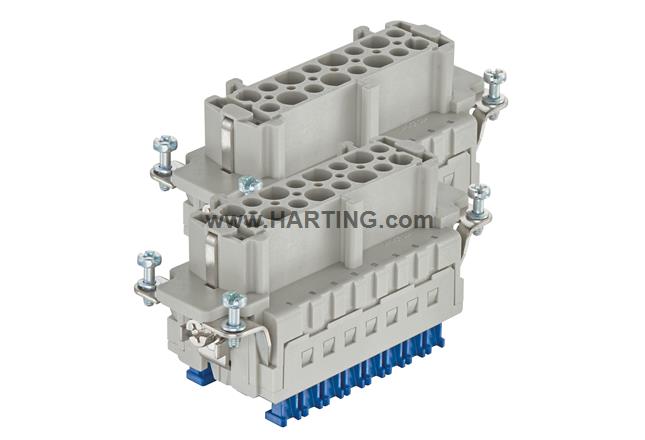

Resumen de caracterísiticas
Aislantes
Terminación de borne de cepo
Hembra
Policarbonato (PC)
RAL 7032 (gris guijarro)
Corriente nominal: 16 A
Tamaño: 32 B
Contactos: 32
Sección de conductor: 0.14 ... 2.5 mm²
Aleación de cobre
Chapado en plata
Detalles del producto
Azonosítás
- Kategória Inserts
- Sorozat Han® ES Press
- Specifikáció Continuing marking
Verzió
- Lezárási mód Cage-clamp termination
- Fajta Female
- Méret 32 B
- Érintkezők száma 32
- PE érintkező Yes
- Érintkezők azonosítása 17 ... 32
-
Részletek
Blue slidefor hoods/housings high construction onlyYou need two inserts for a complete assembly!
Műszaki jellemzők
- Vezető keresztmetszete 0.14 ... 2.5 mm²
- Vezeték-keresztmetszet (AWG) AWG 26 ... AWG 14
- Névleges áramerősség 16 A
- Névleges feszültség 500 V
- Névleges impulzus feszültség 6 kV
- Szennyeződési fok 3
- Névleges feszültség UL szabvány szerint 600 V
- Névleges feszültség CSA szerint 600 V
- Szigetelés ellenállása >1010 Ω
- Érintkező ellenállás ≤ 3 mΩ
- Blankolási hossz 9 ... 11 mm
- Meghúzási nyomaték 1.2 Nm PE screw M4
-
Recommended screw driver
Slotted 0.8 x 4.5PH2
- Hőmérséklet korlátozás -40 ... +125 °C
- Csatlakoztatási ciklusok ≥ 500
Anyag tulajdonságai
- Anyag (betét) Polycarbonate (PC)
- Színes (betét) RAL 7032 (pebble grey)
- Anyag (érintkezők) Copper alloy
- Felület (érintkező) Silver plated
- Szín (kiegészítők) Blue
- Anyag lángállósági osztálya a UL 94 szerint V-0
- RoHS compliant
- ELV státusz compliant
- China RoHS e
- REACH XVII melléklete szerinti anyagok Not contained
- REACH XIV melléklete szerinti anyagok Not contained
- REACH SVHC anyagok Yes
- REACH SVHC anyagok Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate
- ECHA SCIP szám 5dbb3851-b94e-4e88-97a1-571845975242
- Kalifornia 65. javaslat szerinti anyagok Yes
-
Kalifornia 65. javaslat szerinti anyagok
LeadNickel
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08) + A1 (2023-10)
-
Követelménymeghatározás veszélyszintekkel
R22 (HL 1-3)R23 (HL 1-3)
Előírások és jóváhagyások
Kereskedelmi adatok
- Csomagolás mérete 1
- Nettó tömeg 120 g
- Származási ország Germany
- Európai vámtarifaszám 85366990
- GTIN 5713140186361
- eCl@ss 27440205 Contact insert for industrial connectors
- ETIM EC000438
- UNSPSC 24.0 39121522
