Resumen de caracterísiticas

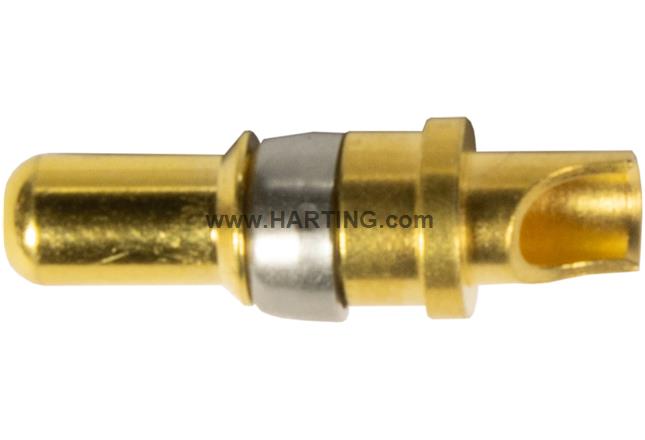

Contacto de soldadura
Recto, Versión corta
Corriente nominal: ≤20 A
Macho
Aleación de cobre
Metal noble sobre Ni
Sección de conductor: 2.5 ... 4 mm²
AWG 14 ... AWG 12
Detalles del producto
标识
- 类别 插针
- 系列 D-Sub
- 标识 Mixed
- 插针类型 焊接针
-
插针端子介绍
直式短版
版本
- 接线方式 焊接接线
- 接线方式 焊接接线
- 公母类型 公头
- 制造过程 车削针
技术参数
- 导体截面积 (mm²) 2.5 ... 4 mm²
- 导体截面积 (AWG) AWG 14 ... AWG 12
- 额定电流 ≤ 20 A
- 接触电阻 ≤ 1 mΩ
- 剥线长度 4.5 mm
- 极限温度 -55 ... +155 °C
- 插入力 ≤ 7 N
- 拔出力 ≈ 5 N
-
性能等级
NM 30 (S4)1
- 插拔次数 ≥ 500
材料特性
- 材料（插针） Aleación de cobre
- 表面（插针） Metal noble sobre Ni
- 层厚度 ≥ 0,76 µm
- 层厚度 ≥ 30 µinch
- 材料（锁扣） Aleación de cobre
- RoHS conforme con exención
- RoHS 豁免 6.c): Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
- ELV 状态 conforme con exención
- China RoHS 50
- REACH 附件 XVII 物质 No incluido
- REACH 附件 XIV 物质 No incluido
- REACH SVHC 物质 Sí
- REACH SVHC 物质 Plomo
- ECHA SCIP 编号 ecef7555-f643-4ceb-a337-fc54762297f1
- 加州 65 号提案物质 Sí
-
加州 65 号提案物质
PlomoNíquel
商业数据
- 包装尺寸 100
- 净重 1.642 g
- 原产国 德国
- 欧洲海关关税号 85366990
- GTIN 5713140099081
- eCl@ss 27440204 工业插头连接器接触
- ETIM EC000796
- UNSPSC 24.0 39121522
