Resumen de caracterísiticas

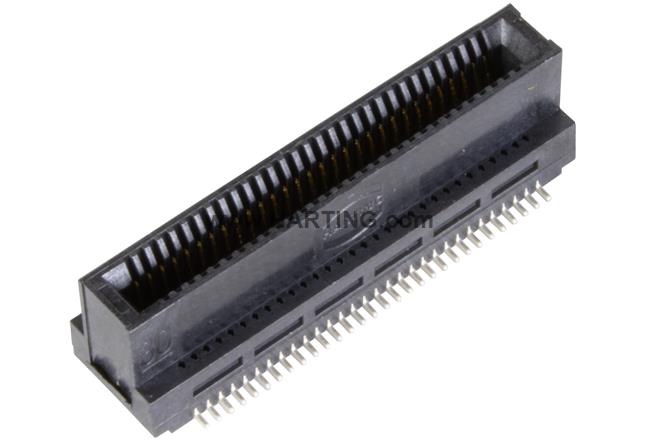

Conector
Terminación de soldadura por reflujo (SMT)
Contactos: 60
Aleación de cobre
Metal noble sobre Ni Lado de acoplamiento, Sn sobre Ni Lado de terminación
Nivel de rendimiento: 1
Polímero de cristal líquido (LCP)
Negro
Detalles del producto
Identyfikacja
- Kategoria Connectors
- Seria har-flex®
- Identyfikacja HD-Card Edge
- Element Connector
- Cechy The sample packaging is not suitable for automated assembly.
Wersja
- Metoda przyłączenia Reflow soldering termination (SMT)
-
Typ połącznia
Motherboard to daughtercardMezzanine
- Liczba kontaktów 60
- Zawartość opakowania Sample
Technical characteristics
- Rzędy kontaktów 2
- Rozstaw kontaktów (strona przyłączeniowa) 0.8 mm
- Rozstaw kontaktów (strona łączeniowa) 0.8 mm
- Szybkość transmisji danych 25 Gbit/s
-
Clearance distance
≥0.2 mm Backplane≥0.53 mm Connector≥0.1 mm Daughtercard
-
Creepage distance
≥0.2 mm Backplane≥0.53 mm Connector≥0.1 mm Daughtercard
- Ograniczenie temperaturowe -55 ... +125 °C
- Siła łączenia ≤ 40 N
- Siła wycofania ≥ 12 N
- Klasa właściwości 1
- Ilość łączeń ≥ 200
- Grupa izolacyjna IIIa (175 ≤ CTI < 400)
- Moisture Sensitivity Level (MSL) 1 acc. to ECA/IPC/JEDEC J-STD-020D
- Process Sensitivity Level (PSL) R0 acc. to ECA/IPC/JEDEC J-STD-020D
- Koplanarność kontaktów ≤ 0.1 mm
Material properties
- Material (insert) Liquid crystal polymer (LCP)
- Colour (insert) Black
- Material (contacts) Copper alloy
-
Surface (contacts)
Noble metal over Ni Mating sideSn over Ni Termination side
- Material flammability class acc. to UL 94 V-0
- RoHS compliant
- ELV status compliant
- China RoHS e
- REACH Annex XVII substances Not contained
- REACH ANNEX XIV substances Not contained
- REACH SVHC substances Not contained
- California Proposition 65 substances Not contained
Informacje handlowe
- Rozmiar opakowania 1
- Waga netto 2.7 g
- Kraj pochodzenia China
- Numer europejskiej taryfy celnej 85366990
- GTIN 5713140205420
- eCl@ss 27460201 PCB connector (board connector)
- ETIM EC002637
- UNSPSC 24.0 39121415
