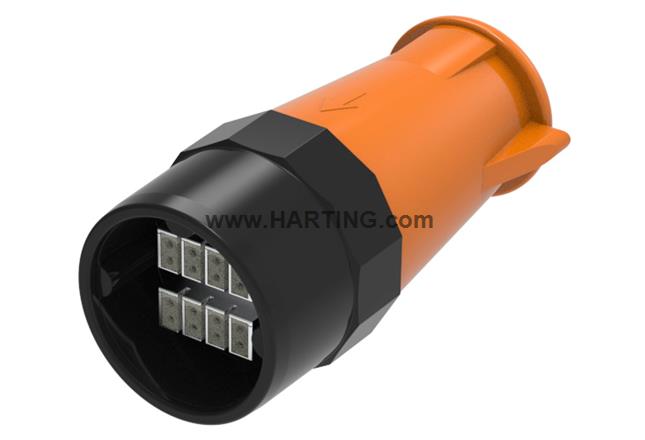

Resumen de caracterísiticas
Juegos de conectores
Macho
Terminación de engaste
Poliamida (PA)
Negro
Contactos: 16
Aleación de cobre Chapado en oro
Sección de conductor: 0.08 ... 0.21 mm²
Corriente nominal: 1 A
Poliamida (PA), Reforzado con fibra de vidrio
Grado de protección: IP67 / IP69 estado conectado
Detalles del producto
Название
- Категория Connector sets
- Серия HARTING UIC
- Название UIC IT
- Элемент Connector sets
Версия
- Метод подключения Crimp termination
- Тип Male
- Число контактов 16
- Количество кабельных вводов 1
- Кабельный ввод 1x M32
-
Подробные данные
Crimp contacts enclosed separatlyModule enclosed separatlyCable clamp enclosed separatly
Технические характеристики
- Поперечное сечение проводника 0.08 ... 0.21 mm²
- Поперечное сечение провода [AWG] AWG 28 ... AWG 24
- Номинальный ток 1 A
- Номинальное напряжение 50 V
- Сопротивление изоляции >107 Ω
- Сопротивление контактов ≤ 4 mΩ
- Предельная температура -40 ... +90 °C
- Циклы стыковки ≥ 10,000
- Класс защиты согласно IEC 60529 IP67 / IP69 mated condition
Свойства материала
- Материал (контактная вставка) Polyamide (PA)
- Цвет (контактная вставка) Black
- Материал (контакты) Copper alloy
- Поверхность (контакты) Gold plated
-
Материал (кабельный/блочный кожух)
Polyamide (PA)Fibre-glass reinforced
-
Цвет (кабельный/блочный кожух)
BlackRAL 2004 (pure orange)
- Материал (уплотнение) Silicone
- Группа горючести материала согласно UL 94 V-0
- RoHS compliant
- Состояние ВЭА compliant
- China RoHS e
- Жидкости из приложения XVII к предписанию REACH Not contained
- Жидкости из приложения XIV к предписанию REACH Not contained
- Особо опасные жидкости предписания REACH Yes
- Особо опасные жидкости предписания REACH Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate
- Законопроект 65 штата Калифорния Not contained
Спецификации и допуски
-
Спецификации
Inspired by UIC 50558Inspired by IRS 50558IEC 61373 Category 2IEC 60529
Коммерческие данные
- Размер упаковки 1
- Вес нетто 300 g
- Страна изготовления India
- код ТН ВЭД ЕС 85366990
- eCl@ss 27440115 Circular connector (set)
- ETIM EC002635
- UNSPSC 24.0 39121413
