Resumen de caracterísiticas
Conectores
Juego de pasacables
Terminación de soldadura
Corriente nominal: 1.5 A
Contactos: 10
Aleación de cobre
Base montaje tipo pasamuros
PushPull
Diámetro: Tereftalato de polibutileno (PBT)
Grado de protección: IP65 / IP67
Este producto está disponible bajo petición. Por favor, consulte con su distribuidor local.
Detalles del producto
Identificación
- Categoría Conectores
- Serie HARTING Mini PushPull
- Identificación HARTING ix Industrial®

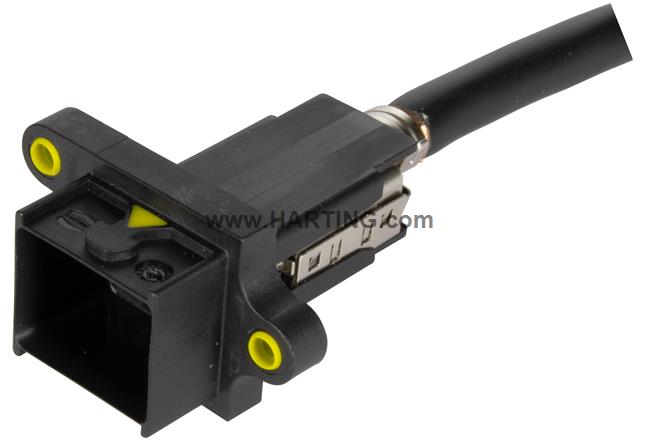

- Elemento Juego de pasacables
- Tipo de carcasa/base Base pasamuros
- Características Apto para todas las versiones PoE
Versión
- Método de terminación Terminación soldable
- Blindaje Totalmente blinado, contacto de blindaje de 360°
- Número de contactos 10
- Codificación Tipo B
- Tipo de bloqueo PushPull
-
Contenidos del paquete
Junta de bridaHARTING ix Industrial® In-line jack type B (Signal)board drillings for M2.5
Características técnicas
- Sección de conductor AWG 28/7 ... AWG 22/7
- Diámetro exterior de cable ≤1,55 mm
- Corriente nominal 1,5 A
- Corriente nominal 3 A cuando se utiliza con 4 contactos (1,2,6,7)
-
Voltaje nominal
50 V AC 60 V DC
- Resistencia de aislamiento >500 MΩ
- Resistencia de contacto ≤ 30 mΩ
- Resistencia de blindaje ≤ 100 mΩ
- Temperatura de limitación -40 ... +70 °C
- Temperatura de almacenamiento -60 ... +85 °C
-
Humedad relativa
95 % Sin condensación (operación)95 % Sin condensación (almacenamiento/transporte)
- Ciclos de conexión ≥ 750
- Grado de protección según IEC 60529 IP65 / IP67
- Diámetro de cable 6,3 ... 7,2 mm
-
Voltaje de prueba Ur.m.s.
0,5 kV (contacto-contacto)0,5 kV (blindaje de contacto)
Propiedades del material
- Material (inserto) Poliamida (PA)
- Color (inserto) Negro
- Material (blindaje) Acero inoxidable
- Material (contactos) Aleación de cobre
- Material (carcasa/base) Tereftalato de polibutileno (PBT)
- Color (carcasa/base) Negro
- Material (junta) PTS
- Color (junta) Amarillo
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme
- Estado ELV conforme
- China RoHS e
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC No incluido
- Sustancias de la Proposición California 65 No incluido
Especificaciones y homologaciones
- Especificaciones IEC 61076-3-124
Datos comerciales
- Tamaño del embalaje 1
- País de origen Rumanía
- Número europeo de arancel aduanero 85366990
- eCl@ss 27.440.114,00
