Resumen de caracterísiticas

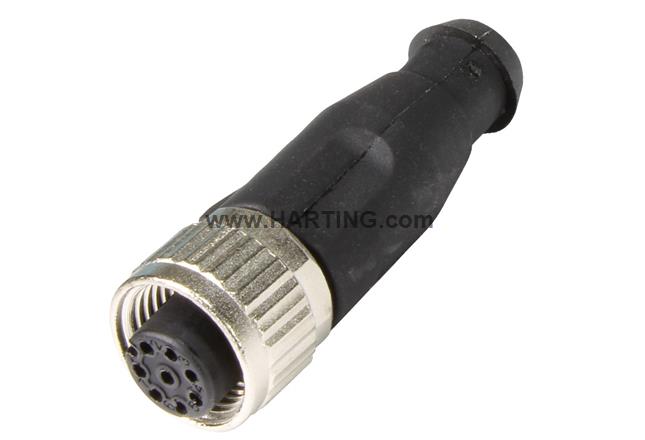

Conector de cable
Recto, Sobremoldeado
Hembra
Codificación A
Terminación de engaste
Poliuretano termoplástico (TPU)
Contactos: 8
Aleación de cobre Au sobre Ni
Sección de conductor: 0.25 ... 0.34 mm²
Corriente nominal: 2 A
Poliuretano termoplástico (TPU)
Bloqueo a tornillo
Grado de protección: IP67 estado conectado
Detalles del producto
식별
- 카테고리 커넥터
- 제품 시리즈 원형 콘넥터 M12
- 요소 케이블 커넥터
-
사양
직선형오버몰딩
버전
- 터미네이션 방법 크림프 터미네이션
- 젠더 암형
- 차폐형 비차폐
- 컨택트핀 개수 8
- 코딩 A-코딩
- 잠금 유형 나사 잠금
기술적 특성
- 도체 단면적 0.25 ... 0.34 mm²
- 도체 단면적 [AWG] AWG 24 ... AWG 22
- 정격 전류 2 A
- 정격 전압 30 V
- 정격 임펄스 전압 1.5 kV
- 오염도 3
- 과전압 카테고리 III
- 절연 저항 >108 Ω
- 접점 저항 ≤ 10 mΩ
- 조임 토크 0.6 Nm
- 제한 온도 -30 ... +80 °C
- 체결 주기 ≥ 100
- IEC 60529 규격에 따른 보호 등급 IP67 체결 조건
자재 특성
- 재료 (인서트) 열가소성 폴리우레탄 (TPU)
- 재료 (접점) 구리 합금
- 표면 (접점) Ni 금도금
- 재료 (후드/하우징) 열가소성 폴리우레탄 (TPU)
- 소재 (오버몰딩) 열가소성 폴리우레탄 (TPU)
- 컬러 (오버몰딩) 검정색
상세명세 및 승인
- 사양 IEC 61076-2-101
상업용 데이터
- 포장 규격 1
- GTIN 5713140813120
- eCl@ss 27,440,115.00
- ETIM EC002635
- UNSPSC 24.0 39121413
