Resumen de caracterísiticas

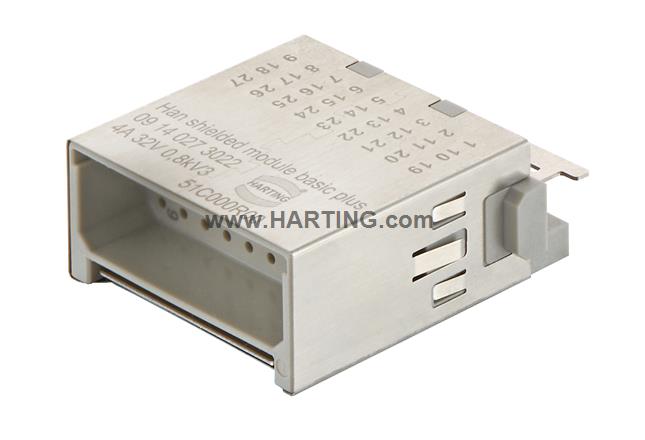

Módulo Han® básico blindado plus
Módulo sencillo
Con elemento de blindaje de 360°
Terminación de engaste
Macho
Contactos: 27 + apantallamiento
Sección de conductor: 0.09 ... 0.52 mm²
Corriente nominal: 4 A
Policarbonato (PC)
RAL 7032 (gris guijarro)
Detalles del producto
Identificación
- Categoría Módulos
- Serie Han-Modular®
- Tipo de módulo Módulo Han® básico blindado plus
- Tamaño del módulo Módulo sencillo
- Descripción del módulo Con elemento de blindaje de 360°
Versión
- Método de terminación Terminación de engaste
- Tipo Macho
- Número de contactos 27
- contactos adicionales + apantallamiento
-
Detalles
Con conexión de blindaje adicional con el bastidor articuladoPor favor, pida los contactos de engaste por separado.
Características técnicas
- Sección de conductor 0,09 ... 0,52 mm²
- Diámetro exterior de hilo ≤2,3 mm
- Corriente nominal 4 A
- Voltaje nominal 32 V
- Tensión de choque nominal 0,8 kV
- Nivel de contaminación 3
- Resistencia de aislamiento >1010 Ω
- Temperatura de limitación -40 ... +125 °C
- Ciclos de conexión ≥ 500
Propiedades del material
- Material (aislante) Policarbonato (PC)
- Color (aislante) RAL 7032 (gris guijarro)
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS conforme
- Estado ELV conforme
- China RoHS e
- Sustancias REACH ANNEX XVII No incluido
- Sustancias REACH ANNEX XIV No incluido
- Sustancias REACH SVHC No incluido
- Sustancias de la California Proposition 65 No incluido
- Protección contra incendios en vehículos ferroviarios EN 45545-2 (2020-08)
-
Conjunto de requisitos con niveles de peligro
R22 (HL 1-3)R23 (HL 1-3)
Especificaciones y homologaciones
-
Especificaciones
IEC 60664-1IEC 61984
Datos comerciales
- Tamaño del embalaje 1
- Peso neto 14,8 g
- País de origen China
- Número europeo de arancel aduanero 85389099
- GTIN 5713140184992
- ETIM EC000438
- eCl@ss 27.440.218,00
