Resumen de caracterísiticas
Aislantes
Terminación de engaste
Macho
Policarbonato (PC)
RAL 7032 (gris guijarro)
Corriente nominal: 10 A
Contactos: 4 + apantallamiento
Sección de conductor: 0.14 ... 2.5 mm²
Detalles del producto
Identificação
- Categoria Insertos
- Tipo de módulo Módulo Han® Megabit
- Descrição do módulo Inserto
Versão
- Método de terminação Terminação crimpada
- Gênero Macho
- Número de Pólos 4
- outros contatos + blindagem
- Detalhes Por favor solicite contatos de crimpagem separadamente
- Detalhes Não é adequado para carcaças/bases de construção baixa bem como Han-Modular® Eco, Han-Modular® Compact e Han-Modular® Twin.
Características técnicas
- Seção transversal do condutor 0,14 ... 2,5 mm²
- Diâmetro externo do fio ≤3,5 mm
- Corrente Nominal 10 A
- Tensão Nominal 50 V
- Tensão nominal de impulso 0,8 kV
- Grau de poluição 3
- Características de transmissão Cat. 5e Classe D até 100 MHz
- Taxa de dados 100 Mbit/s
- Resistência do contato, blindagem ≤ 100 mΩ
- Limitação de temperatura -40 ... +85 °C
- Ciclos de conexão ≥ 10.000
- Observação sobre ciclos de conexão Ciclos de conexão com outros componentes HMC
Propriedades do material
- Material (inserto) Policarbonato (PC)
- Cor (inserto) RAL 7032 (cinza-seixo)

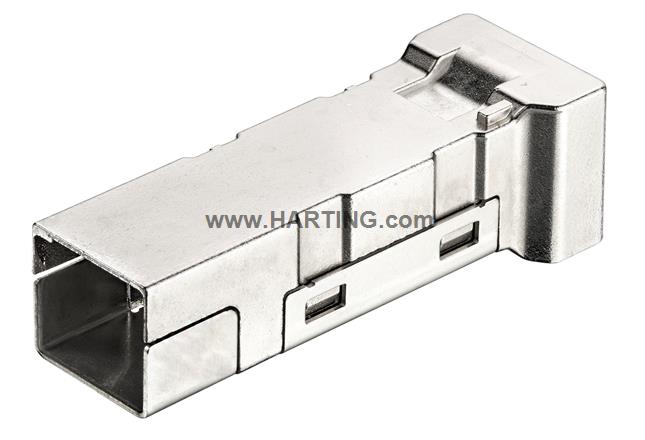

- Material (blindagem) Zinco fundido, niquelado
- Classe de inflamabilidade do material conforme UL 94 V-0
- RoHS conformidade
- Status ELV conformidade
- China RoHS e
- Substâncias REACH Annex XVII Não contido
- Substâncias REACH ANNEX XIV Não contido
- Substâncias REACH SVHC Não contido
- Substâncias da Proposta 65 da Califórnia Sim
- Substâncias da Proposta 65 da Califórnia Níquel
Especificações e aprovações
-
Especificações
IEC 60664-1IEC 61984
Dados comerciais
- Tamanho de embalagem 1
- País de origem Romênia
- eCl@ss 27.440.205,00
