Resumen de caracterísiticas

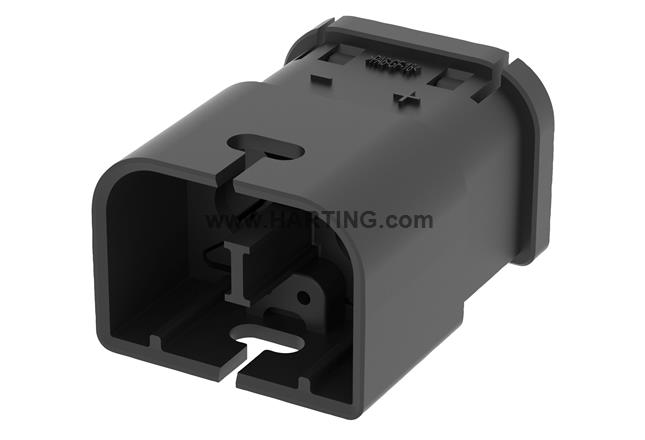

Juegos de conectores
Terminación de engaste
Grado de protección: IP40 estado conectado
Detalles del producto
Identificación
- Categoría Connector sets
- Serie Han® MPC
- Características DroneCAN protocol
Versión
- Método de terminación Crimp termination
-
Detalles
Please order crimp contacts separately.Not be coupled or decoupled under electrical load.Processing must only be carried out by trained personnel!Basic insulation between power and signal contactsConnector must not be powered-up in the unmated condition.
Características técnicas
- Sección de conductor (mm²) 0.37 ... 4 mm² Power
- Sección de cable (AWG) AWG 26 ... AWG 23 Signal
- Corriente nominal (señal) 1 A
- Tensión nominal (señal) 5 V
- Tensión de choque nominal (señal) 0.5 kV
- Nivel de contaminación (señal) 3
- Corriente nominal (potencia) 30 A
- Corriente nominal (potencia) max. 180 A for 10 s (Han-Yellock® 4 mm²)
- Tensión nominal (potencia) 120 V DC
- Tensión de choque nominal (potencia) 2.5 kV
- Nivel de contaminación (potencia) 3
- Temperatura de limitación -40 ... +90 °C
- Ciclos de conexión ≥ 500
- Grado de protección según IEC 60529 IP40 mated condition
Propiedades del material
- RoHS compliant
- Estado ELV compliant
- China RoHS e
- Sustancias REACH ANNEX XVII Not contained
- Sustancias REACH ANNEX XIV Not contained
- Sustancias REACH SVHC Not contained
- Sustancias de la California Proposition 65 Not contained
- Protección contra incendios en vehículos ferroviarios EN 45545-2 (2020-08) + A1 (2023-10)
-
Conjunto de requisitos con niveles de peligro
R22 (HL 1-2)R23 (HL 1-3)
Datos comerciales
- Tamaño del embalaje 10
- Peso neto 6.84 g
- País de origen India
- Número europeo de arancel aduanero 85389099
- eCl@ss 27440113 Rectangular connectors (set)
