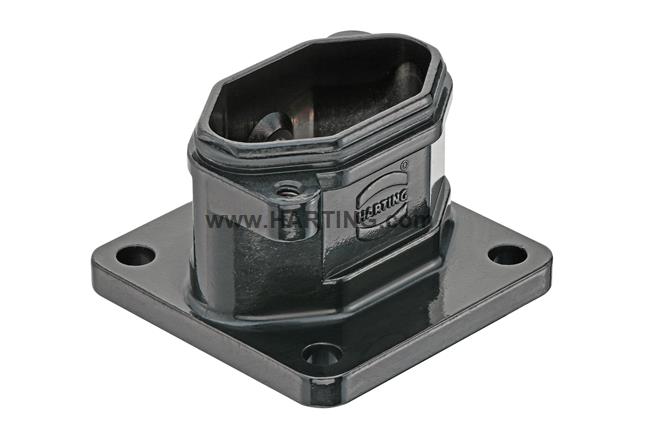

Resumen de caracterísiticas
Base montaje tipo pasamuros
Recto
Tamaño: 3 A
Bloqueo a tornillo
Material (capota/base): Cinc fundido a presión
Recubrimiento de cromo negro
RAL 9005 (negro intenso)
Material (junta): NBR
Detalles del producto
Azonosítás
- Kategória Lengő csatlakozóházak/házak
- Lengő csatlakozóházak és házak sorozata Han® HPR
- Lengő csatlakozóház/ház típusa Válaszfalas szerelésű ház
- Lengő/rögzített oldai ház leírása Egyenes
Verzió
- Méret 3 A
- Rögzítés típusa Csavaros rögzítés
- Alkalmazási terület Lengő- és rögzített oldali csatlakozóházak mostoha kültéri környezetekhez
- Részletek Han® Q és Han A® sorozatú betétek használata esetén, a betéten lévő szigetelést távolítsa el. A betét szigetelőcsavarját cserélje ki a lengő/rögzített oldali csatlakozóház szigetelőcsavarjával.
- Részletek A rögzítőcsavarokat külön kell tömíteni az adott védettségi fokozat eléréséhez.
- Csomag tartalma Tömítőcsavarral
Műszaki jellemzők
- Meghúzási nyomaték (csavaros reteszelés) 2 Nm
- Meghúzási nyomaték 0,5 Nm
- Hőmérséklet korlátozás -40 ... +125 °C
- Megjegyzés a hőmérsékletkorlátozással kapcsolatban Csatlakozóként használva az IEC 61984 szabvány szerint.
-
Védettség fokozat UL 60529 szerint
IP66IP68IP69 / IPX9K az ISO 20653 szerint
-
Típusminősítés az UL 50 / UL 50E szerint
44X12
Anyag tulajdonságai
- Anyag (lengő- és rögzített oldali ház) Présöntött cink
- Felület (lengő- és rögzített oldali ház) Fekete króm bevonat
- Színes (lengő- és rögzített oldali csatlakozóház) RAL 9005 (jet fekete)
- Anyag (tömítés) NBR
- RoHS konform
- ELV státusz konform
- China RoHS e
- REACH XVII melléklete szerinti anyagok Nem része
- REACH XIV melléklete szerinti anyagok Nem része
- REACH SVHC anyagok Nem része
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08)
-
Követelménymeghatározás veszélyszintekkel
R1 (HL 1-3)R7 (HL 1-3)
Előírások és jóváhagyások
Kereskedelmi adatok
- Csomagolás mérete 1
- Nettó tömeg 150 g
- Származási ország Kína
- Európai vámtarifaszám 85389099
- GTIN 5713140902947
- eCl@ss 27.440.202,00
- ETIM EC000437
- UNSPSC 24.0 39121466
