Resumen de caracterísiticas
Industrial Ethernet Switches
Unmanaged
Full Gigabit Ethernet
Nominal voltage: 24, 48
Total number of ports: 8
10/100/1000 Mbit/s (RJ45-Ports): 8 x
Operating temperature: -40 ... +70 °C
Detalles del producto
Identificação

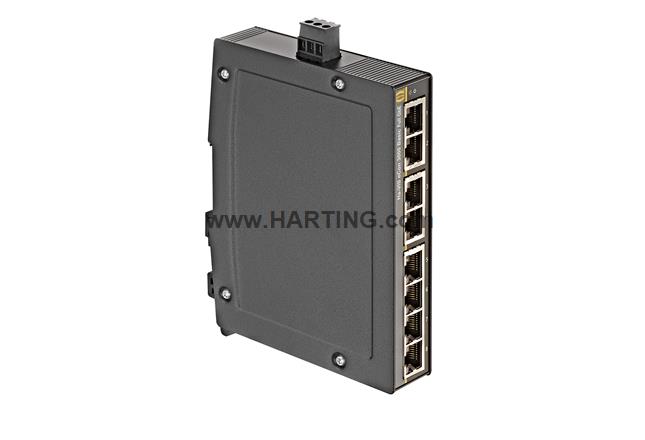

- Série Ha-VIS eCon 3000
- Elemento Switches de Ethernet industrial
- Especificação Não gerenciado
- Tipo de Ethernet Full Gigabit Ethernet
Versão
- Número total de entradas 8
- Fixação Trilho DIN 35 mm conforme EN 60715
- Tecnologia de chaveamento Store and Forward
- Tamanho da moldura 9,216 kB
- MAC tamanho de mesa 4k Entradas
- Filtro de endereço MAC LLDP e PROFINET PTCP atraso (01-80-C0-00-00-0E) bloqueado
- Tamanho do buffer do pacote 1,5 Megabit
- Sem bloqueio Sim
- Qualidade de serviço Sim
- Ethernet Energeticamente Eficiente Sim
- Controle de fluxo Desligar
- Contato de sinal Não
- Funcionalidade PoE Não
- Suporte de quadros Jumbo Sim
-
Conteúdo da embalagem
Contato de parafuso plugável para alimentação de potênciaInstruções de montagem
Terminação de dados
-
Tensão nominal
24 V DC48 V DC
- Tensão permissível 9 ... 60 V DC
- Proteção contra surto Sim
-
Corrente de Operação
<125 mA @ 24 V DC<65 mA @ 48 V DC
- Circuito de alimentação SELV (Circuit Breaker 10 A)
-
Corrente de partida
<1,4 A @ 24 V DC<2,3 A @ 48 V DC
- Proteção contra sobrecorrente 2 A Na entrada
- Consumo de potência <3,12 W @ 24 V DC
- Método de terminação Contato de parafuso plugável
- Número de Pólos 3
- Seção transversal do condutor 0,08 ... 2,5 mm²
- Seção transversal do condutor [AWG] AWG 28 ... AWG 12
- Pinout + / - / FE
- Proteção inversão de polaridade Sim
Características técnicas
- Grau de poluição 2
- Categoria de sobretensão II
- Temperatura de operação -40 ... +70 °C
- Temperatura de armazenamento -40 ... +85 °C
-
Umidade relativa
0 ... 95 % Sem condensação (operação)0 ... 95 % Sem condensação (armazenamento/transporte)
- Pressão do ar ≥795 hPa ≈ 2000 m
- Grau de proteção conforme IEC 60529 IP30 condição conectada
- MTBF ≈ 1734.000 h
Entradas de Ethernet de cobre
- 10/100/1000 Mbit/s (RJ45-Ports) 8 x
-
Norma de transmissão
10BASE-Te100BASE-TX EEE1000BASE-T EEE
- Autonegociação Sim
- Autopolaridade Sim
- Auto-MDI(X) Sim
- Física da transmissão Twisted Pair Cat. 5
-
Taxa de dados
10 Mbit/s 100 Mbit/s 1.000 Mbit/s
- Comprimento de transmissão 100 m
Propriedades do material
-
Material (carcaça/base)
Alumínio (anodizado)Chapa de aço (revestida a pó)
- Comprimento 107,5 mm
- Largura 25 mm
- Altura 142 mm
- RoHS conformidade com exceção
- Exceções RoHS 7 c)-I: Componentes elétricos e eletrónicos com chumbo, em vidros ou materiais cerâmicos diversos de materiais cerâmicos de condensadores (p. ex., dispositivos piezoeletrónicos) ou numa matriz de vidro ou cerâmica
- Status ELV conformidade com exceção
- China RoHS 50
- Substâncias REACH Annex XVII Não contido
- Substâncias REACH ANNEX XIV Não contido
- Substâncias REACH SVHC Sim
- Substâncias REACH SVHC Fio
- Substâncias da Proposta 65 da Califórnia Sim
- Substâncias da Proposta 65 da Califórnia Fio
Especificações e aprovações
-
Especificações
EN 55032 norma de emissõesEN 55035 Imunidade à interferência EMCEN 61000-4-2 Descarga eletrostática (ESD)EN 61000-4-3 Campo eletromagnéticoEN 61000-4-4 Transientes rápidos (transitório)EN 61000-4-5 Tensões de surtoEN 61000-4-6 interferências conduzidasEN 61000-6-4 norma de emissõesIEC 60068-2-6 Vibração (senoidal)
-
Aprovações
CEsob consulta
- PROFINET Yes
- FCC Yes
Dados comerciais
- Tamanho de embalagem 1
- Peso líquido 546 g
- País de origem Alemanha
- eCl@ss 19.170.130,00
