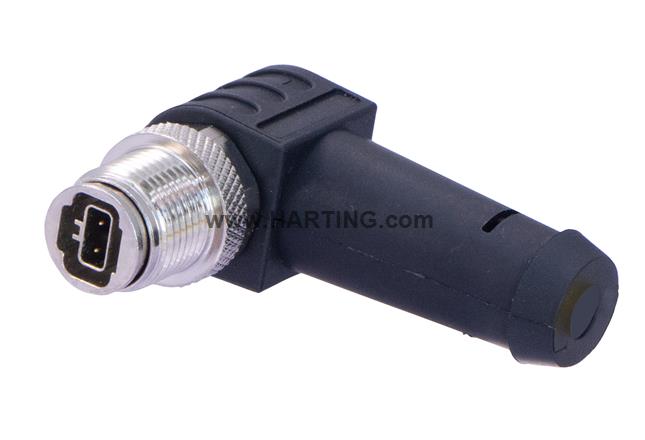

Resumen de caracterísiticas
Conector de cable
Acodado
Macho
Corriente nominal: 4 A
PA66
Contactos: 2
Aleación de cobre (CuSn)
Chapado en oro (Cu/Au)
Detalles del producto
Azonosítás
- Kategória Connectors
-
Sorozat
HARTING T1 IndustrialCircular connectors M12
- Elem Cable connector
- Specifikáció Angled
Verzió
- Fajta Male
- Árnyékolás Shielded
- Érintkezők száma 2
- Rögzítés típusa Screw locking
Műszaki jellemzők
- Vezeték-keresztmetszet (AWG) AWG 22
- Vezeték külső átmérője 1.8 mm
- Névleges áramerősség 4 A
- Névleges feszültség 63 V DC
- Szennyeződési fok 3
- Átviteli jellemzők 600 MHz Bandwidth
- Adatátviteli sebesség 1 Gbit/s
- Szigetelés ellenállása >500 MΩ
- Érintkező ellenállás ≤ 20 mΩ
- Árnyékolás ellenállása ≤ 100 mΩ
- Meghúzási nyomaték 1 Nm
- Csavarkulcs mérete (recézett csavar / recézett anya) 13
-
Hőmérséklet korlátozás
-40 ... +90 °C IP65-30 ... +90 °C IP67
- Relatív páratartalom 93 % (40 °C)
- Csatlakoztatási ciklusok ≥ 100
-
Védettség fokozat UL 60529 szerint
IP65IP67
- Kábel átmérője 5.2 mm ± 0.2 mm
- Szigetelő csoport II
Anyag tulajdonságai
- Anyag (betét) PA66
- Anyag (érintkezők) Copper alloy (CuSn)
- Felület (érintkező) Gold plated (Cu/Au)
- Anyag (lengő- és rögzített oldali ház) Thermoplastic polyurethane (TPU)
- Színes (lengő- és rögzített oldali csatlakozóház) Black
Előírások és jóváhagyások
-
Műszaki adatok
IEC 63171-6IEEE 802.3bu (remote power supply over PoDL = Power over Data Line)IEEE 802.3cg (10BASE-T1)IEEE 802.3bw (100BASE-T1)IEEE 802.3bp (1000BASE-T1)
Kereskedelmi adatok
- Csomagolás mérete 1
- Származási ország China
- eCl@ss 27460202 PCB connector (conductor connection)
