Resumen de caracterísiticas

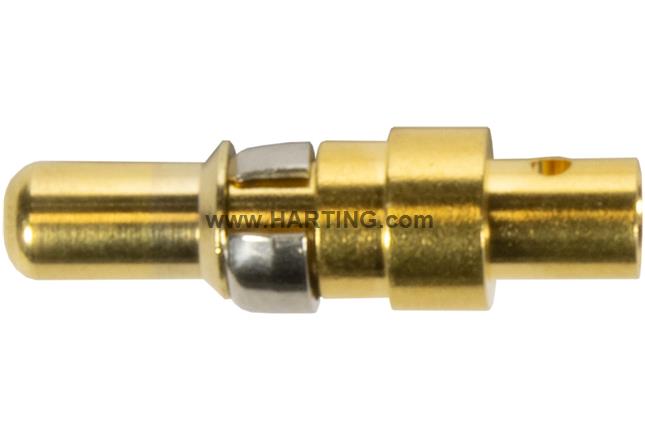

Contacto de engaste
Recto, Versión corta
Corriente nominal: ≤20 A
Macho
Aleación de cobre
0,2 µm Au
Sección de conductor: 2.5 ... 4 mm²
AWG 14 ... AWG 12
Detalles del producto
Bezeichnung
- Kategorie Kontakte
- Baureihe D-Sub
- Bezeichnung Mixed
- Kontaktart Crimpkontakt
-
Kontaktbeschreibung
geradekurze Ausführung
- Merkmale Werkzeugeinstellung: 5 für AWG 12 und 4 für AWG 14
Ausführung
- Anschlussart Crimpanschluss
- Anschlussart Crimpanschluss
- Geschlecht Stift
- Fertigungsverfahren gedrehte Kontakte
Technische Kennwerte
- Leiterquerschnitt 2,5 ... 4 mm²
- Leiterquerschnitt [AWG] AWG 14 ... AWG 12
- Bemessungsstrom ≤ 20 A
- Durchgangswiderstand ≤ 1 mΩ
- Abisolierlänge 4,5 mm
- Grenztemperatur -55 ... +155 °C
- Steckkraft ≤ 7 N
- Ziehkraft ≈ 5 N
- Anforderungsstufe 3
- Steckzyklen ≥ 50
Materialeigenschaften
- Werkstoff Kontakte Kupferlegierung
- Kontaktoberfläche 0,2 µm Au
- Werkstoff Verriegelung Kupferlegierung
- RoHS konform mit Ausnahme
- RoHS-Ausnahmen 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei
- ELV Status konform mit Ausnahme
- China RoHS 50
- REACH Annex XVII Stoffe nicht enthalten
- REACH ANNEX XIV Stoffe nicht enthalten
- REACH SVHC Stoffe ja
- REACH SVHC Stoffe Blei
- ECHA SCIP Nummer ecef7555-f643-4ceb-a337-fc54762297f1
- California Proposition 65 Stoffe ja
-
California Proposition 65 Stoffe
BleiNickel
Kaufmännische Daten
- Packungsgröße 100
- Nettogewicht 2,1 g
- Ursprungsland Deutschland
- europäische Zolltarifnummer 85366990
- GTIN 5713140099500
- eCl@ss 27440204 Kontakt für Industriesteckverbinder
- ETIM EC000796
- UNSPSC 24.0 39121522
