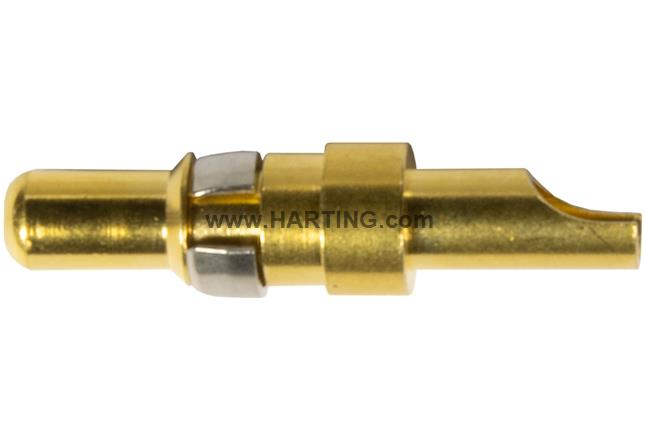

Resumen de caracterísiticas
Contacto de soldadura
Recto
Corriente nominal: ≤20 A
Macho
Aleación de cobre
Metal noble sobre Ni Lado de acoplamiento, Sn sobre Ni Lado de terminación
Sección de conductor: 2.5 ... 4 mm²
AWG 14 ... AWG 12
Detalles del producto
식별
- 카테고리 접점
- 제품 시리즈 D-Sub
- 식별 Mixed
- 접점 유형 납땜 단자
- 접점 설명 직선형
버전
- 터미네이션 방법 솔더 터미네이션
- 터미네이션 방법 솔더 터미네이션
- 젠더 수형
- 제조 공정 터닝 접점
기술적 특성
- 도체 단면적 (mm²) 2.5 ... 4 mm²
- 도체 단면적 (AWG) AWG 14 ... AWG 12
- 정격 전류 ≤ 20 A
- 접점 저항 ≤ 1 mΩ
- 탈피 길이 7.5 mm
- 제한 온도 -55 ... +155 °C
- 삽입 포스 ≤ 7 N
- 철수 포스 ≈ 5 N
- 성능 레벨 3
- 체결 주기 ≥ 50
자재 특성
- 재료 (접점) 구리 합금
-
표면 (접점)
Ni 귀금속 도금 체결 측면Ni 주석 도금 터미네이션 사이드
- 재료 (잠금장치) 구리 합금
- RoHS 준수(면제조항 포함)
- RoHS 면제 6(c): 최대 4% 중량비로 납이 혼합된 구리 합금
- ELV 상태 준수(면제조항 포함)
- China RoHS 50
- REACH Annex XVII 물질 no
- REACH ANNEX XIV 물질 no
- REACH SVHC 물질 Yes
- REACH SVHC 물질 납
- ECHA SCIP 넘버 ecef7555-f643-4ceb-a337-fc54762297f1
- 캘리포니아 법령 65 물질 Yes
-
캘리포니아 법령 65 물질
납니켈
상업용 데이터
- 포장 규격 100
- 총 중량 1.8 g
- 원산지 독일
- 유럽 관세 번호 85366990
- GTIN 5713140099166
- eCl@ss 27,440,204.00
- ETIM EC000796
- UNSPSC 24.0 39121522
