N.º de referencia: 09 69 182 5823

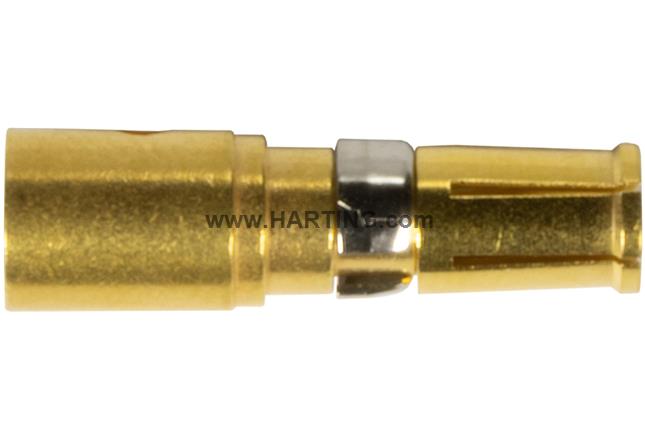

D SUB MIXED FE 40 A SHORT CRIMP POWER CO
D SUB MIXED FE 40 A SHORT CRIMP POWER CO

La imagen se muestra con fines ilustrativos exclusivamente. Consulte la descripción del producto.

Resumen de caracterísiticas
Contacto de engaste
Recto, Versión corta
Corriente nominal: ≤40 A
Hembra
Aleación de cobre
Metal noble sobre Ni
Sección de conductor: 4 ... 6 mm²
AWG 10 ... AWG 8
Notas
Comparar
N.º de referencia: 09 69 182 5823
D SUB MIXED FE 40 A SHORT CRIMP POWER CO
Notas
Comparar
All functionalities, price and availability after sign in.
Añadir a la lista de deseos
Productos combinables NUEVO
Combinables
2
Tools
3
Detalles del producto
Identification
  • Category Contacts
  • Series D-Sub
  • Identification Mixed
  • Type of contact Contact à sertir
  • Description of the contact
    Droit
    Version courte
  • Features Réglage d'outil : 7 pour AWG 8 et 6 pour AWG 10
Version
  • Termination method Raccordement à Sertir
  • Termination method Raccordement à Sertir
  • Gender Femelle
  • Manufacturing process Contacts décolletés
Technical characteristics
  • Conductor cross-section 4 ... 6 mm²
  • Conductor cross-section AWG 10 ... AWG 8
  • Rated current ≤ 40 A
  • Contact resistance ≤ 1 mΩ
  • Stripping length 6,1 mm
  • Limiting temperature -55 ... +155 °C
  • Insertion force ≤ 7 N
  • Withdrawal force ≈ 5 N
  • Performance level
    NM 30 (S4)
    1
  • Mating cycles ≥ 500
Material properties
  • Material (contacts) Aliaj de cupru
  • Surface (contacts) Metal nobil peste Ni
  • Layer thickness ≥ 0,76 µm
  • Layer thickness ≥ 30 µinch
  • Material (locking) Aliaj de cupru
  • RoHS compatibil cu excepţie
  • RoHS exemptions 6(c): Aliaj de cupru cu conținut de plumb de până la 4 % din greutate
  • ELV status conforme con exención
  • China RoHS 50
  • REACH Annex XVII substances No incluido
  • REACH ANNEX XIV substances Nu este inclus
  • REACH SVHC substances
  • REACH SVHC substances Plumb
  • ECHA SCIP number ecef7555-f643-4ceb-a337-fc54762297f1
  • California Proposition 65 substances Da
  • California Proposition 65 substances
    Plumb
    Nichel
Commercial data
  • Packaging size 100
  • Net weight 2 g
  • Country of origin Germany
  • European customs tariff number 85366990
  • GTIN 5713140097117
  • eCl@ss 27440204 Contact for industrial connectors
  • ETIM EC000796
  • UNSPSC 24.0 39121522
