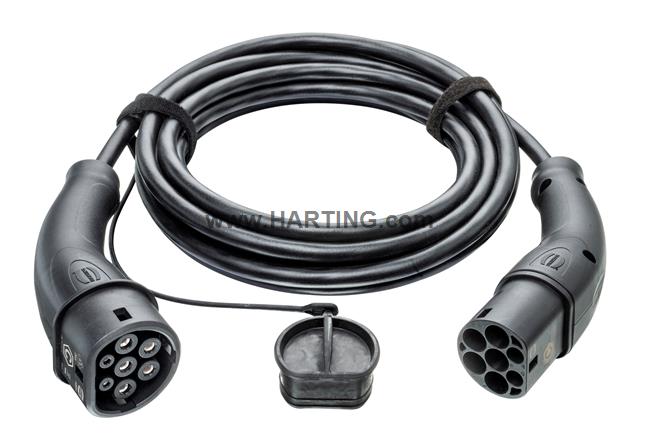

Resumen de caracterísiticas
Mode 3
Cable de carga
Cable recto
Tipo 2, Hembra (Lado del vehículo)
Tipo 2, Macho (lado de la infraestructura)
Longitud de cable: 5 m
Detalles del producto
Identificación
- Elemento Cable de carga
- Especificaciones Cable recto
- Modo de carga Mode 3
-
Conector 1
Tipo 2Hembra (Lado del vehículo)
-
Conector 2
Tipo 2Macho (lado de la infraestructura)
Versión
- Longitud de cable 5 m
- Estructura de núcleo 5x 2,5 mm² + 0,5 mm²
-
Método de terminación
Terminación de engasteno separable
- Número de fases 3
- Número de contactos 7
- Numero de contactos de señal 2
- Numero de contactos de potencia 5
-
Configuración de contacto
Signal: CP, PPPower: L1, L2, L3, N, PE
- Detalles También disponible con el logotipo específico del cliente a petición.
Características técnicas
- Corriente nominal (señal) 2 A
- Tensión nominal (señal) 30 V
- Corriente nominal (potencia) 20 A
- Tensión nominal (potencia) 480 V
- Tipo de corriente AC
- Potencia de carga 11 kW
- Codificación resistencia 680 Ω entre PE y PP
-
Temperatura ambiente
-30 ... +50 °C en funcionamiento-40 ... +80 °C almacenamiento/transporte
- Presión de aire ≥540 hPa ≈ 5000 m
- Fuerza de inserción < 100 N
- Fuerza de extracción < 100 N
- Ciclos de conexión ≥ 10.000
- Grado de protección según IEC 60529 IP44 estado conectado
- Diámetro de cable 12,5 mm ± 0,2 mm
- Radio de flexión mínimo 9x diámetro de cable (plegado repetido)
-
Resistencia de conductor a 20 °C
≤7,98 Ω/km a 2,5 mm²≤39 Ω/km a 0,5 mm²
Propiedades del material
- Material (aislante) Poliamida (PA)
- Color (aislante) Negro
- Material (contactos) Aleación de cobre
- Superficie (contactos) Chapado en plata
- Material (capota/base) Poliamida (PA)
- Color (capota/base) Negro
- Material (tapa) Poliuretano termoplástico (TPU)
- Material (cable) Poliuretano termoplástico (TPU)
- Color (cable) Negro
- Clase de inflamabilidad del material según UL 94 V-0
Especificaciones y homologaciones
-
Especificaciones
IEC 62196-1IEC 62196-2IEC 61851-1IEC 62893
-
Certificaciones
CEVDE
Datos comerciales
- Tamaño del embalaje 1
- Peso neto 1.645 g
- País de origen Rumanía
- Número europeo de arancel aduanero 85444290
- GTIN 5713141063500
- eCl@ss 27.144.705,00
- ETIM EC002897
- UNSPSC 24.0 25175004
