Resumen de caracterísiticas

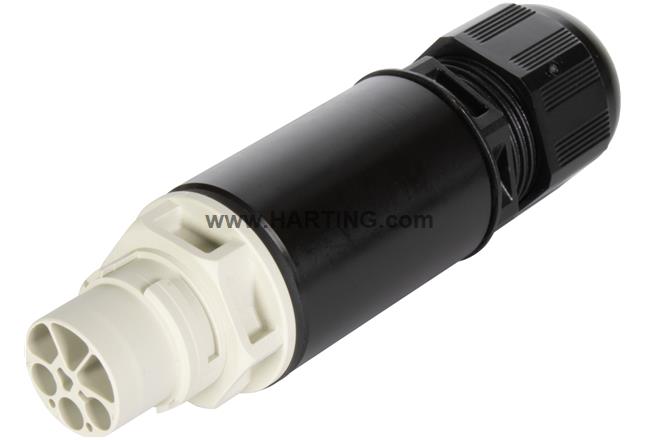

Conector de cable
Macho
Terminación de engaste
Poliamida (PA)
Gris
Contactos: 6
Sección de conductor: 0.14 ... 2.5 mm²
Bloqueo por palanca
Grado de protección: IP65 / IP67
Detalles del producto
Identification
- Catégorie Connecteurs
- Série Connecteurs circulaires Taille 15
- Elément Connecteur de câble
Version
- Méthode de raccordement Raccordement à Sertir
- Genre Mâle
- Blindage Non blindé
- Nombre de contacts 6
- Nombre de contacts de signal 3
- Nombre de contacts de puissance 2
- Nombre de contacts spéciaux 1x Contact de terre
- Caractéristiques sur les contacts spéciaux Contact de terre
- Type de verrouillage Verrouillage à baïonnette
Données techniques
- Section du conducteur (mm²) 0,14 ... 2,5 mm²
- Section de conducteur (AWG) AWG 26 ... AWG 14
- Degré de pollution 3
- Intensité nominale (partie signal) 4 A
- Tension nominale (partie signal) 48 V AC/DC
- Tension de claquage (partie signal) 1,5 kV
- Degré de pollution, (partie "signal") 3
- Intensité nominale (puissance) 20 A
- Tension nominale (puissance) 48 V AC
- Tension de claquage (puissance) 0,8 kV
- Degré de pollution (puissance) 3
- Limite de température -30 ... +90 °C
- Cycles de connexion ≥ 100
- Indice de protection selon IEC 60529 IP65 / IP67
- Plage de serrage 6 ... 13 mm
- Groupe d'isolation I (600 ≤ CTI)
Propriétés du matériau
- Matériau (insert) Polyamide (PA)
- Couleur (d'insert) Gris
- Couleur (capot/embase) Noir
- Classe d'inflammabilité du matériau conformément à UL 94 HB
- RoHS normes
- État ELV normes
- China RoHS e
- Substances REACH ANNEXE XVII Non contenu
- Substances REACH ANNEXE XIV Non contenu
- Substances REACH SVHC Non contenu
- Proposition Californie 65 substances Non contenu
Spécifications et homologations
-
Spécifications
IEC 61076-2-116IEC 60228IEC 61984
Informations commerciales
- Dimensions du produit conditionné 1
- Pays d'origine Roumanie
- Numéro de tarif douanier européen 85366990
- eCl@ss 27440115 Connecteur rond (connecteur industriel)
