Resumen de caracterísiticas
Conectores

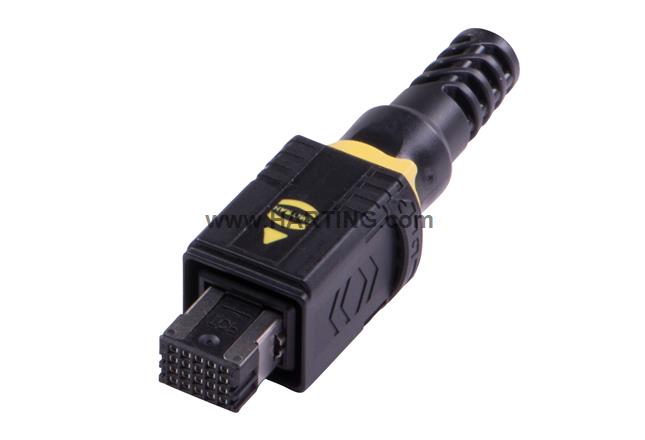

Conector de cable Sobremoldeado
Terminación de engaste
Corriente nominal: 5 A
Contactos: 20
Aleación de cobre
Au sobre Ni
PushPull
Diámetro: Poliamida (PA)
Grado de protección: IP65, IP67
Detalles del producto
Identification
- Catégorie Conectores
- Série HARTING PushPull (V4)
- Identification Signal
- Elément Conector de cable
- Spécification Sobremoldeado
Version
- Méthode de raccordement Terminación de engaste
- Blindage Totalmente blinado, contacto de blindaje de 360°
- Nombre de contacts 20
- Type de verrouillage PushPull
- Contenu du kit con base de plástico y aislante hembra
Données techniques
- Section du conducteur (mm²) 0,09 ... 0,25 mm²
- Section de conducteur (AWG) AWG 28 ... AWG 24
- Diamètre extérieur ≤ 2,1 mm
-
Ecart entre les contacts (côté de raccordement)
2,4 mm3 mm
-
Ecart entre les contacts (côté accouplement)
2,4 mm3 mm
- Intensité nominale 5 A
- Tension nominale 50 V
- Tension de claquage 1,5 kV
- Degré de pollution 3
- Distance d'isolement ≥ 1,1 mm
- Ligne de fuite ≥ 1,1 mm
- Résistance d'isolement >109 Ω
- Résistance de contact ≤ 10 mΩ
- Limite de température -40 ... +85 °C
- Force d'insertion 50 N
- Force d'arrachement 50 N
- Cycles de connexion ≥ 500
-
Indice de protection selon IEC 60529
IP65IP67
- Diamètre de câble 4,9 ... 8,6 mm
-
Tension d’essai Ur.m.s.
1,5 kV (contacto-contacto)1,5 kV (contacto-tierra)
- Groupe d'isolation I (600 ≤ CTI)
Propriétés du matériau
- Matériau (contacts) Aleación de cobre
- Surface (contacts) Au sobre Ni
- Matériau (capot/embase) Poliamida (PA)
- Couleur (capot/embase) Negro
- Classe d'inflammabilité du matériau conformément à UL 94 V-0
Spécifications et homologations
- Spécifications IEC 61076-3-106 Variante 4 (V4)
- Homologations DNV GL
Informations commerciales
- Dimensions du produit conditionné 1
- Pays d'origine China
- GTIN 5713140880900
- eCl@ss 27440114 Connecteur rectangulaire (pour assemblage sur site)
- ETIM EC002636
- UNSPSC 24.0 39121408
