Resumen de caracterísiticas

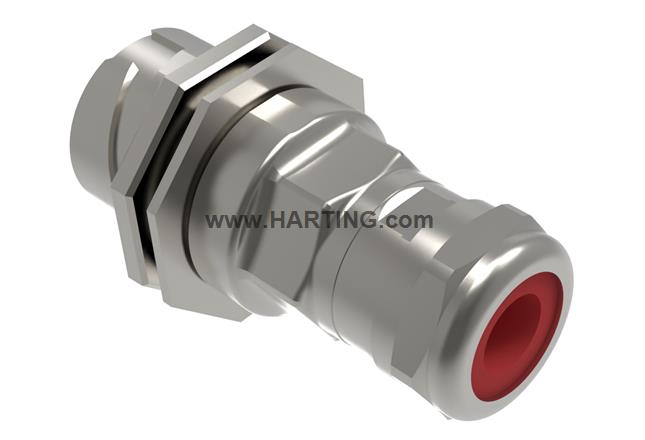

Base montaje tipo pasamuros, Carcasa
Recto, Montaje trasero, con tuerca de retención, Con prensaestopa integrado, Recto, Versión EMC
Tamaño: 20
Enclavamiento mediante bayoneta
Entrada superior
Material (capota/base): Cinc fundido a presión
Niquelado
Material (junta): EPDM, TPE
Grado de protección: IP67, IPX9
Detalles del producto
Bezeichnung
- Kategorie Connectors
- Baureihe HARTING ICC
-
Gehäuseart
Bulkhead mounted housingBackshell
-
Gehäusebeschreibung
StraightRear mountingincl. lock nutWith integrated cable glandEMC version
Ausführung
- Baugröße 20
- Ausführung Top entry
- Verriegelungsart Bayonet locking
Technische Kennwerte
-
Anzugsdrehmoment
12 Nm Cable gland15 Nm Backshell15 Nm Lock nut
- Grenztemperatur -40 ... +125 °C
-
Schutzart nach IEC 60529
IP67IPX9
- Klemmbereich 9 ... 13 mm
Materialeigenschaften
- Werkstoff Gehäuse Zinc die-cast
- Oberfläche Gehäuse Nickel plated
-
Werkstoff Dichtung
EPDMTPE
-
Farbe Dichtung
BlackRed
Normen und Zulassungen
-
Normen
IEC 61984IEC 60664-1
- Zulassungen CE
Kaufmännische Daten
- Packungsgröße 1
- eCl@ss 27440224 Gehäuse für Rundsteckverbinder
- UNSPSC 24.0 39121405
