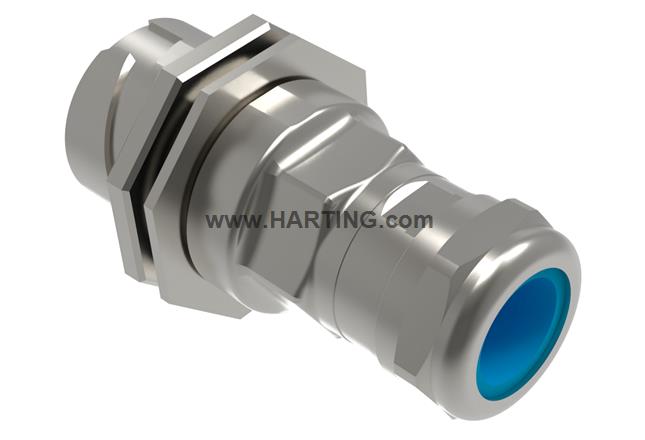

Resumen de caracterísiticas
Base montaje tipo pasamuros, Carcasa
Recto, Montaje trasero, con tuerca de retención, Con prensaestopa integrado, Recto, Versión EMC
Tamaño: 20
Enclavamiento mediante bayoneta
Entrada superior
Material (capota/base): Cinc fundido a presión
Niquelado
Material (junta): EPDM, TPE
Grado de protección: IP67, IPX9
Detalles del producto
Identificação
- Categoria Conectores
- Série HARTING ICC
-
Tipo de carcaça/base
Base de embutirConcha traseira
-
Descrição da carcaça/base
RetoMontagem traseiraincl. porca de fixaçãoCom prensa-cabo integradoVersão EMC (compatibilidade eletromagnética)
Versão
- Tamanho 20
- Versão Entrada superior
- Tipo de trava Trava tipo baioneta
Características técnicas
-
Torque de aperto
12 Nm Prensa-cabo15 Nm Concha traseira15 Nm Porca autotravante
- Limitação de temperatura -40 ... +125 °C
-
Grau de proteção conforme IEC 60529
IP67IPX9
- Faixa de aperto 13 ... 17 mm
Propriedades do material
- Material (carcaça/base) Zinco fundido
- Superfície (carcaça/base) Niquelado
-
Material (vedação)
EPDMTPE
-
Cor (vedação)
PretoAzul
Especificações e aprovações
-
Especificações
IEC 61984IEC 60664-1
- Aprovações CE
Dados comerciais
- Tamanho de embalagem 1
- eCl@ss 27.440.224,00
- UNSPSC 24.0 39121405
