Resumen de caracterísiticas
Aislantes
Terminación de engaste
Hembra
Polímero de cristal líquido (LCP)
Corriente nominal: 0.5 A
Contactos: 8 + apantallamiento
Sección de conductor: 0.08 ... 0.25 mm²

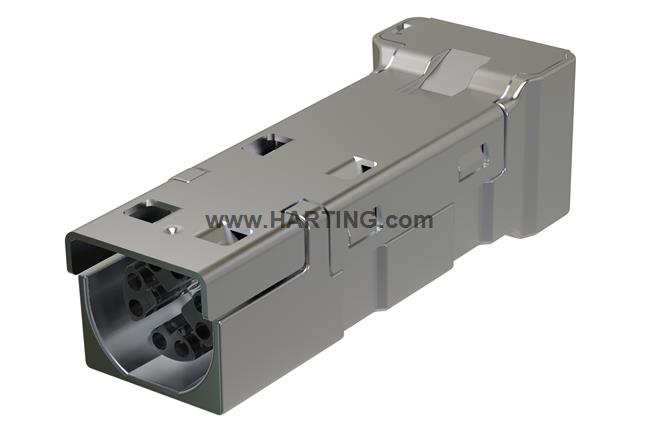

Detalles del producto
Identificare
- Categoria Inserts
- Tip modul Han® Gigabit module
- Descrierea modulului Insert
Versiune
- Metoda de terminaţie Crimp termination
- Gen Female
- Număr de contacte 8
- alte contacte + shielding
-
Detalii
Please order crimp contacts separately.Please order Carrier Cube separately.
- Detalii Not suitable for hoods/housings low construction as well as Han-Modular® Eco, Han-Modular® Compact and Han-Modular® Twin.
Caracteristici tehnice
- Secţiunea transversală a conductorului 0.08 ... 0.25 mm²
- Secțiune fir [AWG] AWG 28 ... AWG 23
- Diametru exterior fir ≤1.4 mm
- Curent nominal 0.5 A
- Tensiune nominală 32 V
- Tensiune de impuls nominală 0.8 kV
- Grad de poluare 3
- Caracteristici de transmisie Cat. 6A Class EA up to 500 MHz
-
Rata de transmisie a datelor
10 Mbit/s 100 Mbit/s 1 Gbit/s 2.5 Gbit/s 5 Gbit/s 10 Gbit/s
- Rezistenţă de contact, ecranare ≤ 100 mΩ
- Temperatura de limitare -40 ... +85 °C
- Cicluri de cuplare ≥ 500
Proprietăţi material
- Material (inserţie) Liquid crystal polymer (LCP)
- Material (ecranare) Zinc die-cast, nickel-plated
- Clasa de inflamabilitate a materialului conform UL 94 V-0
- RoHS compliant
- stare ELV compliant
- China RoHS e
- Substanţe REACH Anexa XVII Not contained
- Substanţe REACH ANEXA XIV Not contained
- Substanţe REACH SVHC Not contained
- Propunerea din California 65 de substanțe Yes
- Propunerea din California 65 de substanțe Nickel
- Protecţie la incendiu în vehiculele feroviare EN 45545-2 (2020-08) + A1 (2023-10)
-
Set de cerinţe cu Niveluri de pericol
R22 (HL 1-3)R23 (HL 1-3)
Specificaţii şi omologări
-
Specificaţii
IEC 60664-1IEC 61984
Date comerciale
- Dimensiuni ambalaj 1
- Ţara de origine Germany
- Cod tarif vamal european 85389099
- eCl@ss 27440205 Contact insert for industrial connectors
