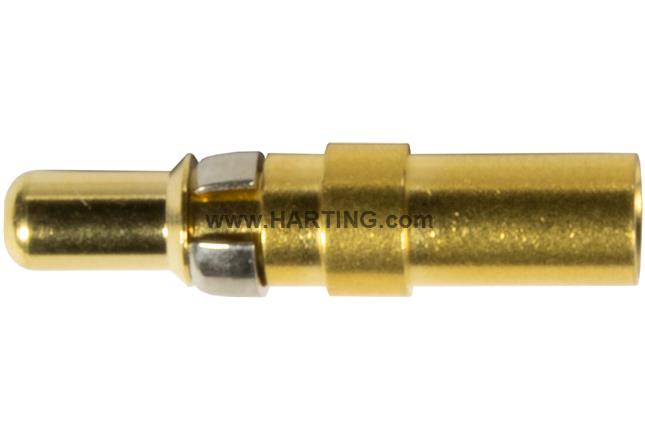

Resumen de caracterísiticas
Contacto de engaste
Recto
Corriente nominal: ≤30 A
Macho
Aleación de cobre
Metal noble sobre Ni
Sección de conductor: 4 ... 6 mm²
AWG 12 ... AWG 10
Detalles del producto
标识
- 类别 插针
- 系列 D-Sub
- 标识 Mixed
- 插针类型 压接针
- 插针端子介绍 直式
- 特点 工具设置：7 对应 AWG 10，6 对应 AWG 12
版本
- 接线方式 压接针
- 接线方式 压接针
- 公母类型 公头
- 制造过程 车削针
技术参数
- 导体截面积 4 ... 6 mm²
- 导体截面积 [AWG] AWG 12 ... AWG 10
- 额定电流 ≤ 30 A
- 接触电阻 ≤ 1 mΩ
- 剥线长度 7.5 mm
- 极限温度 -55 ... +155 °C
- 插入力 ≤ 7 N
- 拔出力 ≈ 5 N
-
性能等级
NM 30 (S4)1
- 插拔次数 ≥ 500
材料特性
- 材料（插针） 铜合金
- 表面（插针） 镍表面镀贵金属
- 层厚度 ≥ 0.76 µm
- 层厚度 ≥ 30 µinch
- 材料（锁扣） 铜合金
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- ECHA SCIP 编号 ecef7555-f643-4ceb-a337-fc54762297f1
- 加州 65 号提案物质 有
-
加州 65 号提案物质
铅镍
商业数据
- 包装尺寸 100
- 净重 2.318 g
- 原产国 德国
- 欧洲海关关税号 85366990
- GTIN 5713140099340
- eCl@ss 27440204 工业插头连接器接触
- ETIM EC000796
- UNSPSC 24.0 39121522
